Ключові переваги

• Професійні датчики 58 kHz та інноваційний принцип визначення відстані на основі тригонометричних рівнянь
• Об'єднання задньої та передньої системи в єдину, із підключенням до загального дисплея або динаміка
• Самодіагностика несправностей при включенні
• Підключення до опціонального дисплея PAD20
• Надійне виконання проводки підключення, захист датчиків від пилу та вологи IP67

Парівальна система Gazer PA45F з професійними ультразвуковими датчиками 58 kHz та тригонометричною системою розрахунку відстаней забезпечують високу надійність та точність вимірювань за будь-якої температури. Паркувальний асистент Gazer PA45F можна поєднати із задньою системою Gazer PA40R/PA45R в єдину систему, підключити до опціонального дисплея.

Професійні датчики та тригонометричний розрахунок відстані

Паркувальна система Gazer PA45F використовує професійні ультразвукові датчики з частотою роботи 58kHz, що дозволяє значно підвищити точність та надійність вимірювань, а також встановлювати датчики нижче за стандартний рівень (40см). Датчики мають максимальний кут виявлення по горизонталі, що виключає прогалини та сліпі зони. Датчики PA45F спеціально розроблені для використання у різних погодних умовах. Чутливість і точність датчиків не знижуються залежно від температури на вулиці, чи то сильні морози, чи спекотні літні дні. Датчики повністю захищені від бруду та води за стандартом IP67.

При обчисленні відстаней паркувальна система Gazer PA45F використовує алгоритм визначення об'єктів, що базується на тригонометричних рівняннях. Для розрахунку відстані до перешкоди використовуються дані відразу з двох датчиків. Таким чином, ви отримуєте точну інформацію про відстань до перешкоди, а не від одного окремого датчика до об'єкта, як в інших паркувальних системах. Завдяки цьому датчики PA45F можна встановлювати на різній відстані один від одного та на різній висоті, враховуючи при цьому всі особливості бампера автомобіля.

Об'єднання передньої та задньої системи

Паркувальна система Gazer PA45F (front) призначена для встановлення в передній бампер автомобіля, має окремий блок керування та комплектується чотирма датчиками. Також в автомобіль може бути встановлена ​​система паркувального асистента в задній бампер Gazer PA40/45R (rear), що має окремий блок керування та чотири датчики. Комутація PA40/45R розроблена спеціально для виключення зайвого прокладання проводів та мінімізації наведень або перешкод при передачі сигналів від датчиків до блоку управління. При цьому передня і задня паркувальні системи Gazer легко об'єднуються в єдину систему опціональним кабелем PAC10.

При об'єднанні двох систем в єдину використовується загальний динамік або підключення Gazer PAD20 до дисплея. Під час руху назад передня система також залишається активною і повідомляє про наближення до об'єктів. Звукова частота сигналів передньої та задньої систем значно відрізняється, щоб водій на слух зміг легко розрізнити їх та миттєво відреагувати. При підключенні єдиної системи до дзеркала Gazer на зображенні відображається індикація задньої системи, а загальний динамік подає звукові оповіщення із двох систем одночасно.

Самодіагностика та алгоритми повідомлень

Паркувальний помічник Gazer PA45F проводить діагностику справності всіх датчиків при кожному включенні системи. Якщо якийсь із датчиків виявиться пошкодженим або несправним, система проінформує про це.

Для забезпечення комфортного паркування або руху паркування Gazer PA45F підключається до CAN шини автомобіля. Таким чином, при швидкості понад 15 км\год оповіщення системи автоматично відключаються. При зниженні швидкості менше 15 км/год Gazer PA45F здійснює автоматичне включення, тим самим забезпечуючи звукове або візуальне попередження про перешкоди. Парковка PA45F повідомляє про перешкоди на відстані 0,9 метрів під час руху авто до перешкоди. При статичному положенні протягом 1,5 секунди оповіщення вимикаються. При підключенні PA45F до дисплея візуалізація відстані до перешкод збільшується до 2,5 метра.

Підключення до дисплея

Паркувальна система Gazer PA45F стандартно комплектується динаміком, який сповіщає про наявність перешкод та наближення до них. Гучність динаміка можна відрегулювати або в разі потреби вимкнути. Для візуального визначення перешкод та відстані до системи підключається опціональний графічний дисплей LCD Gazer PAD20, який підключається замість стандартного динаміка. Дисплей підтримує роботу як з однією системою (тільки задньою або тільки передньою), так і з двома системами одночасно, відображає карту перешкод у графічному вигляді, відстань до перешкод та здійснює звукове сповіщення.

Внутрішні датчики для встановлення в один рівень із бампером

Датчики паркувальної системи Gazer PA45F мають унікальну розбірну конструкцію призначені для установки в бампер зсередини. Кріплення датчика розміщується на внутрішню частину бампера, і встановлюється сам датчик. Таким чином, видима зовні частина датчика знаходиться в одному рівні з поверхнею бампера, повністю як оригінальний асистент паркувальний, встановлений заводом виробником автомобіля. Для коректної роботи системи важливо, щоб кожен датчик був встановлений перпендикулярно до землі або кут нахилу не перевищував 6 градусів.

Комплект постачання та рівень виконання

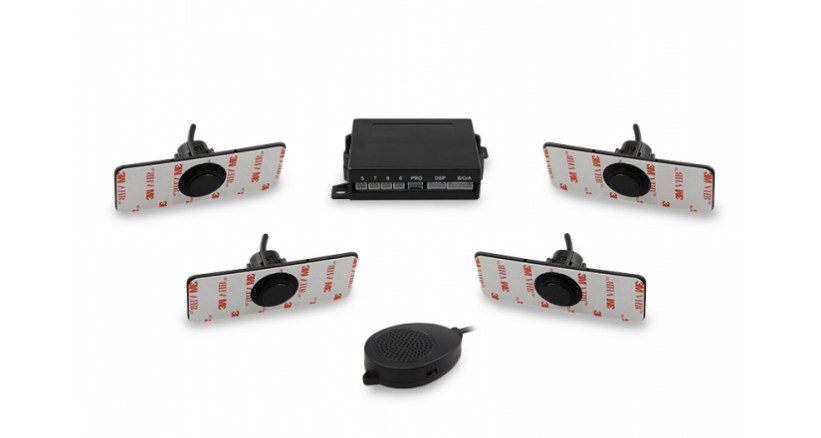

Комплект паркувальної системи Gazer PA45F призначений для професійної установки і включає центральний блок управління, 4 датчики, динамік, комплект проводки, а також спеціальну фрезу, лінійку для розмітки бампера, інструкцію з встановлення та налагодження.

Всі компоненти системи та складові комплекту зроблені Gazer за найвищими стандартами автовиробників та відповідають найвищим вимогам щодо якості та безпеки. Так, всі дроти від датчиків до центрального блоку поміщені в гофроізоляцію та додатково екрановані, датчики мають високий рівень захисту IP67 та максимально широкий температурний діапазон роботи, оснащені спеціальними герметичними роз'ємами. У комплекті передбачено подовжувач для підключення опціонального монітора. Також у комплекті Gazer PA45F передбачена фреза з вбудованою пружиною для максимально точного та акуратного свердлівки.
